詳細說明

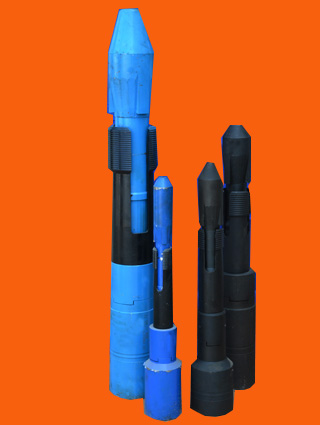

一   名 稱    倒扣撈矛
二   型 號    DLM—73    在套管內打撈∮73 mm油管

             DLM—89    在套管內打撈∮89 mm油管
三   規范技術參 數    1、規范：∮105 mm×670 mm
                     2、連接螺紋：NC31
                     3、打撈尺寸：  打撈∮73 mm油管或∮89 mm油管
四   主要結構    上接頭、連接套、止動片、定位銷釘、卡瓦、矛桿
五   技術性能要 求     1、許用拉力：500KN
                      2、倒扣許用扭矩：5799Nm
                      3、倒扣拉力：166KN
六  用途及使用 范 圍     在∮140mm套管內對油管進行打撈、倒扣、可退、可循環
七  工 作 原 理    當卡瓦進入魚頭內孔后，分瓣卡瓦復向內壓力，依其反彈力緊緊貼在管壁上，如果卡瓦、矛桿的內外錐面貼合，則在卡瓦上產生徑向脹力，咬緊被撈管柱，此時旋轉鉆柱，通過撈矛傳給被撈管柱，即為倒扣。
如果卡瓦矛桿上的內外錐面脫開，卡瓦最下端處在矛桿錐面三鍵的最上端時，上提鉆具卡瓦被三鍵所阻，不能實現內外錐面貼合，無徑向脹力，故可退出工具，即為釋放。
